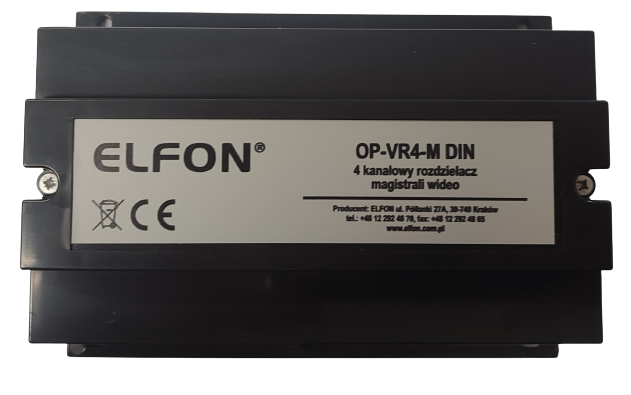

ROZDZIELACZ MAGISTRALNY OP-VR4-M-DIN

Czterokanałowy rozdzielacz magistralny sygnału audio i wideo OP-VR4-M DIN  dla systemów OPTIMA

OP-VR4-M-DIN przeznaczony jest do pracy w systemach wideodomofonowych OPTIMA i służy do rozdzielania sygnału wideo na cztery odbiorniki (monitory) z funkcją separacji (odłączenia) zwartej linii audio/wideo.

Rozdzielacz umożliwia zasilanie każdego z podłączonych monitorów.

Rozdzielacz sygnalizuje również (diodą led):

• zwarcie linii głównej audio pomiędzy panelem, a rozdzielaczem
• zbyt niskie lub wysokie napięcie zasilania
• zwarcie linii zasialającej monitor

OP-VR4-M-DIN może pracować również w systemach audio jako czteroliniowy separator zwarć toru audio.

Instalacja:

Do zasilania modułu OP-VR4-M wymagane jest napięcie stałe. W zależności od rodzaju zasilania wideo-monitorów, należy użyć zasilaczy o nastepującej wydajności prądowej:

• zasilanie centralne 4 monitorów przez OP-VR4-M - zasilacz 15-16VDC 2A
• indywidualne zasilanie rozdzielacza - zasilacz 15VDC 0,2A
• ilość: 1 szt.

Parametry techniczne:

• Zasilanie modułu: 15V DC 200 mA (sam OP-VR4-M)
• Pobór prądu: 2A (jeżeli moduł zasila 4 monitory)
• Liczba kanałów wejściowych: 1
• Liczba kanałów wyjściowych: 4
• Montaż: szyna TH35 (350mm) lub ścienny
• Wymiary obudowy: 160 x 113 x 57 mm - 9 modułów DIN
• Maksymalna sumaryczna długość linii wideo: 350m
• Maksymalna długość linii wideo, pomiędzy panelem, a OP-VR4-M: 100m
• Maksymalna długość linii wideo pomiędzy OP-H4v4+VP4v4, a OP-VR4-M: 100m
• Maksymalna długość linii wideo pomiędzy OP-VR4-M, a wideodomofonem: 30m (zasilanie monitora z modułu, przewód zasilający min. 0,8mm2) lub 50m (zasilanie monitora z osobnego zasilacza).
